0,6/1kV XLPE изолированный кабель питания

Этот продукт соответствующий для распределительных сетей, промышленных приборов и других полей, и использован для фиксированный класть на линии электропередачи с АК 50ХЗ и расклассифицированным напряжением тока 0,6/1кВ для того чтобы передать электрическую энергию.

Ключевые слова:

Кабель питания низкого напряжения

Категория:

Кабель питания низкого напряжения

WhatsApp:

8615563501083

Электронная почта:

luhaozhang@haohuicable.com

Сообщение продукта

Сопутствующие товары

Описание

Сфера применения
Этот продукт соответствующий для распределительных сетей, промышленных приборов и других полей, и использован для фиксированный класть на линии электропередачи с АК 50ХЗ и расклассифицированным напряжением тока 0,6/1кВ для того чтобы передать электрическую энергию.

Стандарт Реализован
Стандарт Реализованный для этого продукта GB/T 12706 Экструдированные изолированные силовые кабели с номинальное напряжение от 1кВ (Um = 1.2kV) до 35kV (Um = 40.5kV), GB/T 12706,1 Часть I: Номинальное напряжение 1.2kV (Um = 7.2kV) и 3kV)

Характеристики использования
1. Допустимая длительная рабочая температура кабельного проводника:

Максимальная температура проводника различных изоляционных смесей кабелей

Изоляционная смесь	Максимальная температура водителя ℃
Изоляционная смесь	Нормальная работа	Короткое замыкание (самое длительное 5S)
Поливинилхлорид (ПВК/А) Ареа≤ 300 мм поперечного сечения проводника² Площадь поперечного сечения проводника> 300 мм² Полиэтилен с поперечной связкой (XLPE)	70 70 90	160 140 250

2. Температура окружающей среды во время прокладки кабеля не должна быть ниже 0 ℃.
3. Небольшой приятный изгиб корня закалки кабеля:

Корень маленький, корень затвердевший, лилия,

Проект	Одиночный кабель ядра		Кабель Мульти-ядра
Минимальный изгиб корня кабеля во время установки	Небронированный	Бронированный	Небронированный	Бронированный
	20D	15Д	15Д	12D
Примечание: D-внешний диаметр кабеля.

4. Номинальное напряжение U0/U (Um) кабеля составляет 0,6/1 (1,2) кВ и 1,8/3 (3,6) кВ.
У0: Расклассифицированное напряжение тока промышленной частоты между проводником и экраном земли или металла для дизайна кабеля;
U: номинальное напряжение промышленной частоты между проводниками для проектирования кабелей;
Um: Максимальное значение «максимального напряжения системы», которое может выдержать оборудование.

Обычная проверка

Номинальное напряжение U0 (кВ)	Испытательное напряжение кВ
0,6 1,8	3,5 6,5
Никакого разрушения изоляции не происходит в течение 5 минут

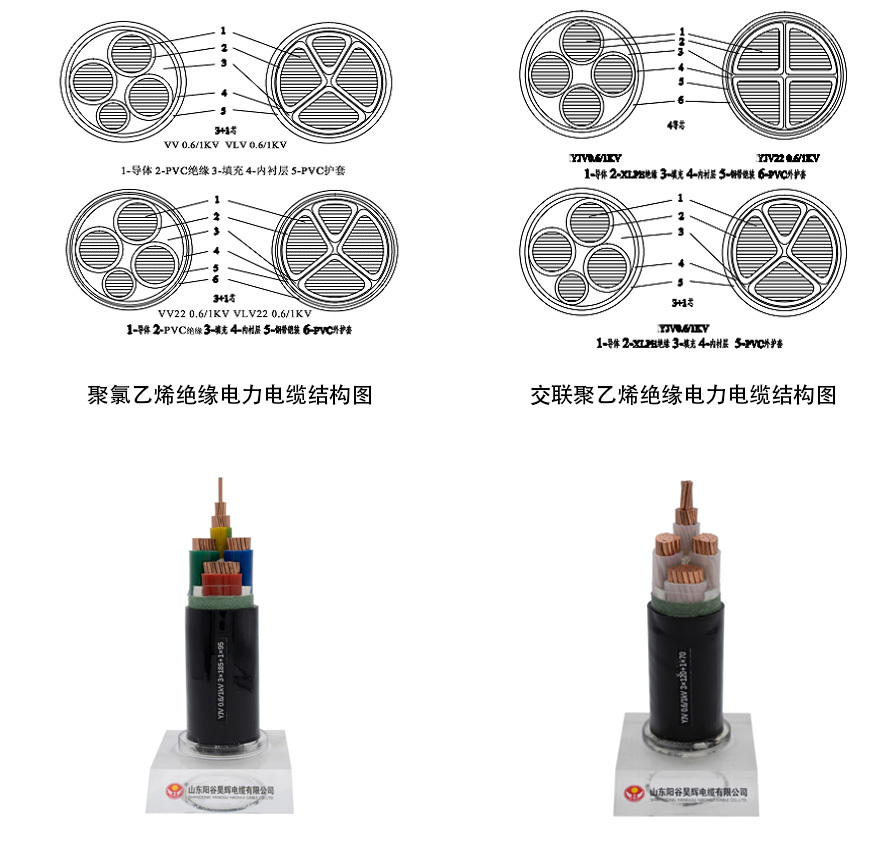

Общая модель и названия кабелей

Модель		Имя
Медный сердечник	Алюминиевый сердечник	Имя
YJV Yjy YJV22 YJV23 YJV32 YJV33	Yjlv Yjly YJLV22 YJLV23 YJLV32 YJLV33	XLPE изоляцией и ПВХ оболочке кабель питания XLPE изолированный полиэтилен или полиолефиновой оболочке силовой кабель XLPE изоляцией стальной ленты бронированный ПВХ обшивать кабель питания Изолированный XLPE PE стальной ленты бронированный или полиолефин обшитый силовой кабель XLPE изоляцией тонкий круглый стальной проволоки бронированный ПВХ оболочке кабель питания XLPE изолированный тонкий круглый стальной провод бронированный PE или полиолефиновой оболочке кабель питания
ВВ VY ВВ22 VV23 ВВ32 VV33	Vlv ВЛИ Vlv22 ВЛВ 23 ВЛВ 32 ВЛВ 33	ПВХ изоляцией и оболочкой кабель питания Поливинилхлорид изолированный полиэтилен или полиолефин обшитый силовой кабель Изолированный PVC силовой кабель стальной ленты бронированный обшитый PVC Полиэтилен изолированный PVC стальной ленты бронированный или обшитый полиолефин силовой кабель ПВХ изоляцией тонкий круглый стальной проволоки бронированный ПВХ оболочке кабель питания ПВХ изоляцией тонкий круглый стальной провод бронированный полиэтилен или полиолефиновой оболочке силовой кабель
Модели в таблице не включают огнестойкие свойства.

Код характеристик сгорания текущей продукции

Код серии		Кодовое имя	Имя
Пламя retardant серии	Галогенированные	ЗА ЗБ ZC ЗД	Огнестойкий класс A Огнестойкий класс B Огнестойкий класс C Огнестойкий класс D
Пламя retardant серии	Без галогенов и с низким уровнем дыма	Wdz ВОЛЯ Wdzb ШИРОКИЙ WDZD	Свободное от Галоид пламя низко-дыма-ретардант Огнестойкость с низким содержанием дыма, не содержащая галогенов, класс A Свободное от Галоид пламя низко-дыма-класс б ретардант Огнестойкость с низким уровнем дыма, не содержащая галогенов, класс C Галогенные бездымные огнестойкие класса D
Огнеупорная серия	Галогенированные	Н ЗАН Збн Zcn ЗДН	Огнеупорный Огнестойкий огнестойкий класс А. Огнестойкий, огнестойкий, класс B Огнестойкий, огнестойкий, класс C Огнестойкий класс D огнестойкий
Огнеупорная серия	Без галогенов и с низким уровнем дыма	Wdzn ЗВОНОК ВЫСОКИЕ Wdzcn ЛЕДИ	Свободное от Галоид пламя низко-дыма-ретардант и огнезащитный Свободный от Галоид плам-ретардант низко-дыма класс а огнезащитное Свободный от Галоид и плам-ретардант низко-дыма класс б огнезащитный Свободный от Галоид плам-ретардант низко-дыма класс к огнезащитный Свободный от Галоид плам-ретардант низко-дыма класс д огнезащитный
