Кабель питания преобразования частоты
Ключевые слова:
Категория:
Описание
Сфера применения
Этот продукт подходит для кабеля питания или электрического подключения системы управления преобразованием частоты с номинальным напряжением переменного тока 0,6/1 кВ и ниже. Изделие обладает более высокой устойчивостью к ударам по напряжению и может выдерживать импульсное напряжение во время преобразования частоты. Кабель имеет хорошие экранирующие свойства, может эффективно устранять электромагнитные помехи, уменьшать шум двигателя преобразования частоты и обеспечивать стабильную работу системы. Он широко используется в металлургии, электроэнергетике, нефтехимии и других отраслях промышленности.
Стандарт Реализован
Стандарт осуществленный для этого продукта силовой кабель К/ыгдл 012-2020 для преобразователя частоты, и представление свободного от галоид кабеля преобразования частоты плам-ретардант низко-дыма соотвествует правил ГБ/Т 19666-2019 общих для Плам-ретардант огнезащитного, кабеля или оптического кабеля.
Характеристики использования
1. Длительная рабочая температура кабеля.
Температура изоляции из сшитого полиэтилена не превышает 90 ℃; Изоляция из ПВХ не превышает 90 ℃; Максимальная температура проводника составляет 250 ℃ при коротком замыкании изоляции из сшитого полиэтилена (не более 5 секунд). Максимальная температура проводника составляет 160 ℃ при коротком замыкании изоляции из ПВХ (максимум 5 секунд).
2. Температура окружающей среды во время прокладки кабеля должна быть не ниже 0 ℃;
3. Минимальный радиус загиба во время установки кабеля: позволяемый радиус загиба кабеля не будет чем 15 раз наружного диаметра кабеля.
4. Номинальное напряжение кабеля U0/U(Um) составляет 0,6/1 (1,2) кВ.
У0: расклассифицированное напряжение тока частоты силы между проводником и экраном земли или металла для дизайна кабеля;
U: номинальное напряжение промышленной частоты между проводниками для проектирования кабелей;
Um: максимальное значение «максимального напряжения системы», которое может выдержать оборудование.
Обычная проверка
Напряжение обычного теста кабеля 3.5кв, и никакое пробоя не происходит в 5 МИН.
Модель и имя кабеля
|
Модель |
Имя |
|
|
БПВВП |
БПВЛВ |
ПВХ изоляцией и обшивать, медный провод плетеный экранированный кабель преобразования частоты |
|
БПВВП1 |
БПВЛВП1 |
ПВХ изоляцией и обшивать, медный провод раны экранированный кабель преобразования частоты |
|
БПВВП2 |
БПВЛВП2 |
ПВХ изоляцией и обшивать, медной лентой обернутый экранированный кабель преобразования частоты |
|
BPVVP-2 |
BPVLVP-2 |
ПВХ изоляцией и обшивать, медный провод плетеный медной лентой обернутый экранированный кабель преобразования частоты |
|
БПВВП3 |
БПВЛВП3 |
ПВХ изоляцией и обшивать, алюминий/пластиковые композитные пленки обернутый экранированный кабель преобразования частоты |
|
БПИЖВП |
Bpyjlvp |
XLPE изоляцией ПВХ оболочка, медный провод плетеный экранированный кабель преобразования частоты |
|
Bpyjvp1 |
Bpyjlvp1 |
XLPE изоляцией ПВХ оболочка, медный провод раны экранированный кабель преобразования частоты |
|
Bpyjvp2 |
Bpyjlvp2 |
XLPE изоляцией ПВХ оболочка, медной лентой обернутый экранированный кабель |
|
BPYJVP-2 |
BPYJLVP-2 |
XLPE изоляцией ПВХ оболочка, медный провод плетеный медной лентой обернутый экранированный кабель преобразования частоты |
|
Bpyjvp3 |
Bpyjlvp3 |
XLPE изоляцией ПВХ оболочка, алюминий/пластиковые композитные пленки обернутый экранированный кабель преобразования частоты |
Спецификации кабеля
|
Модель |
Количество ядер |
Номинальное сечение мм2 |
|
Все модели |
3 3 |
1,5 、 185 、 240 、 150 、 120 、 50 、 70 、 95 、 35 、 25 、 16 、 6 、 4 、 2,5 |
3 3 структура заземляя раздел ядра
|
Номинальное поперечное сечение основного сердечника мм2 |
Заземление основной секции мм2 |
|
4 |
1 (0,75) |
|
6 |
1,5 (1,0) |
|
10 |
2,5 (1,5) |
|
16 、 25 |
4 (2,5) |
|
35 |
6 |

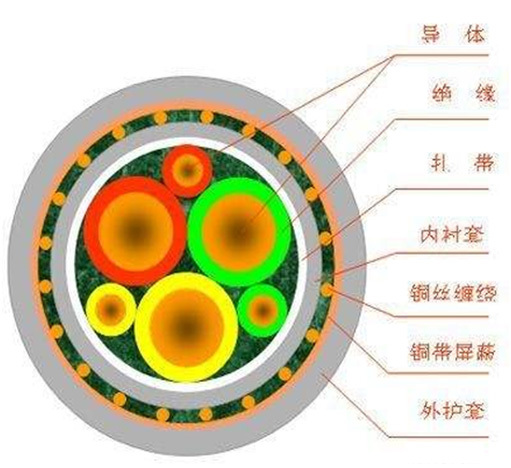

Схема структуры кабеля
