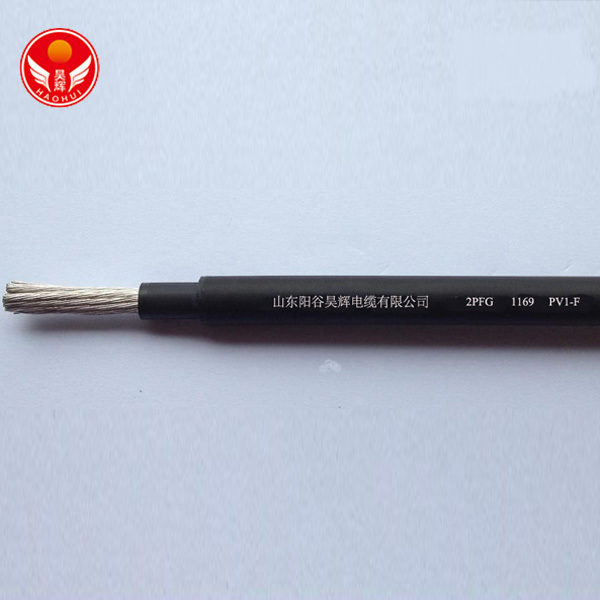

Солнечные Фотоэлектрические Кабель
Ключевые слова:
Категория:
Описание
PV1-F (PV-YJYJ)-кабель для оборудования для производства солнечной фотоэлектрической энергии. Он разработан в соответствии с особыми условиями окружающей среды фотоэлектрического оборудования для производства электроэнергии. Он в основном подходит для клемм постоянного напряжения, выходных звеньев оборудования для производства электроэнергии и соединений шин между компонентами. Система фотоэлектрического оборудования высокого напряжения DC1.8kV.
Сфера применения
Он подходит для одножильных гибких кабелей (проводов), используемых на стороне постоянного тока в фотоэлектрических системах с максимально допустимым напряжением постоянного тока 1,8 кВ (система с сердечником к сердечнику, не заземленная система). Этот продукт подходит для использования с уровнем безопасности класса II и работы с кабелем. Температура окружающей среды до 90 ° C, и несколько кабелей можно использовать параллельно.
Исполнительный стандарт
Данный продукт реализует внутренние документы 2Pfg116 9/08.2007 и NB/T 42073-2016 «Кабели для фотоэлектрических систем производства электроэнергии» TUV Rheinland.
Характеристики использования
1. Температура окружающей среды-40 ℃ ~ 90 ℃;
2. Срок службы 25 лет;
3. Температура окружающей среды установки во время установки кабеля не ниже-15 ℃;
4. Минимально допустимый радиус загиба кабеля не чем 4 раза наружный диаметр кабеля;
5. Номинальное напряжение кабеля.
AC (система переменного тока) U0/U: 0,6/1 кВ; DC (сторона постоянного тока): 1,8 кВ.
Испытательное напряжение
Испытательное напряжение: выдерживаемое напряжение переменного тока 6,5 кВ/5 мин, без пробоя изоляции;
Выдерживаемое напряжение постоянного тока 15 кВ/5 мин, без пробоя изоляции.
Спецификации кабеля
|
Модель |
Количество ядер |
Номинальная площадь поперечного сечения мм2 |
|
PV-YJYJ |
1 |
1,5 ~ 240 |
Схема структуры кабеля
